SIPLEE ketasvedrude seibid on konstrueeritud vastavalt DIN 2092 ja toodetud DIN2093 järgi.

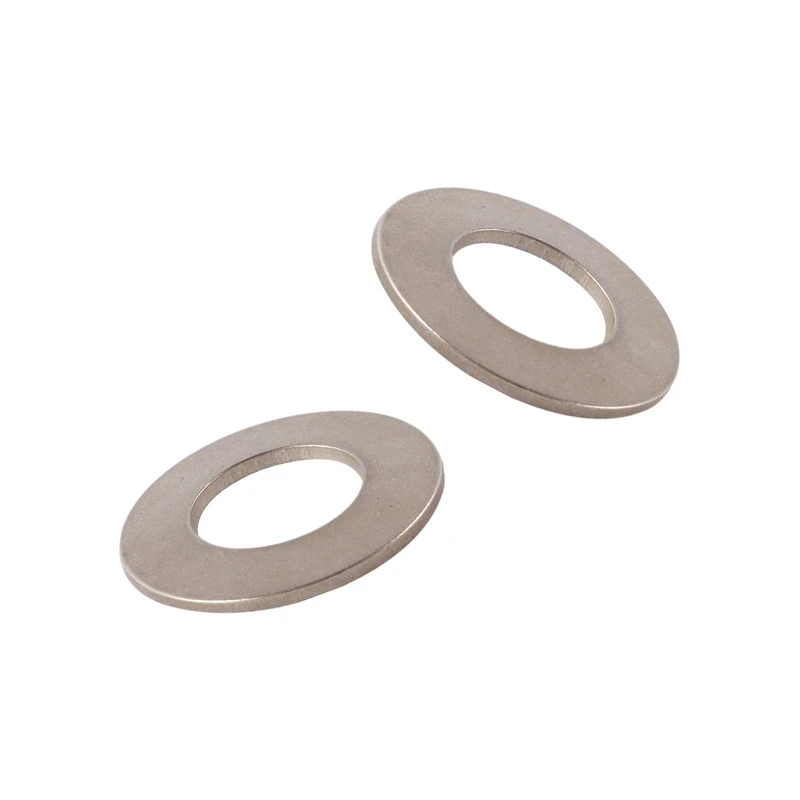

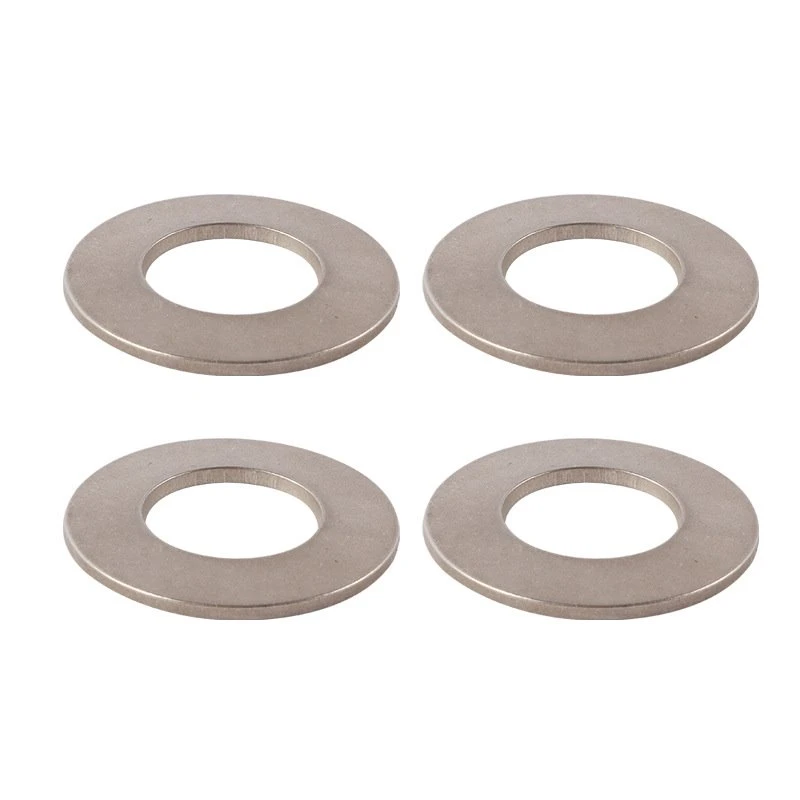

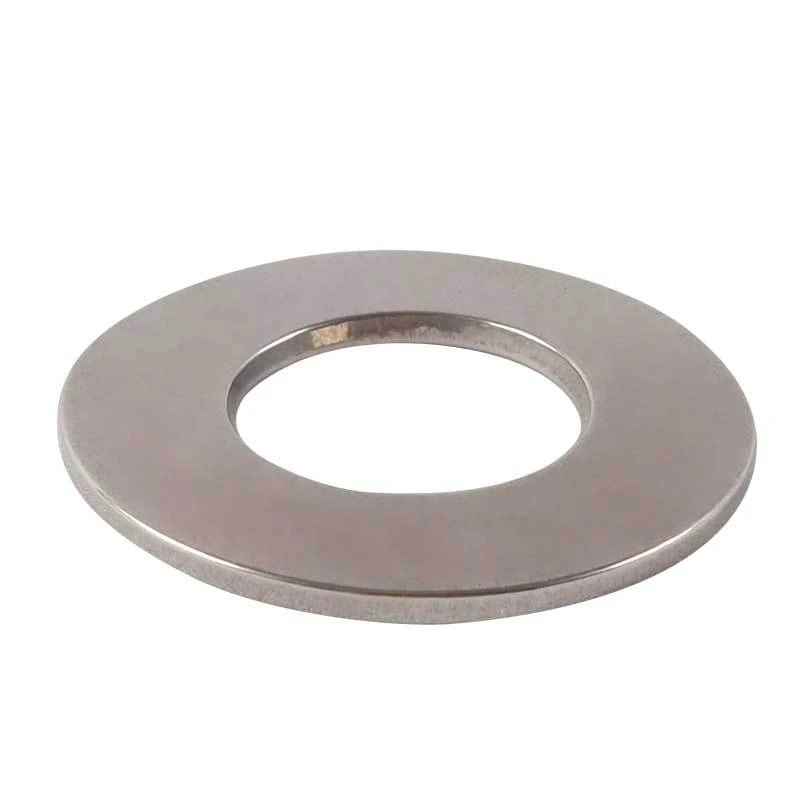

17-7PH sulam Belleville Seibid, mis on happekindlad kui roostevaba terase sademekõvastus. Sellel on kõrge tugevus, korrosioonikindel, väga immuunne teradevahelise pragunemise ja sulfiidsete täppide tekkele, suurepärane vastupidavus mitmesugustele keemiliste protsesside keskkondadele.
SIPLEE on spetsialiseerunud korrosioonikindlast materjalist vedrude (nt Inconeli sulam, Hastelloy) tootmisele ning sellel on suur laovaru. Saame tarnida lühikeste tarneaegadega.
SIPLEE® pakub teile rohkem lahendusi.
· Päritolukoht: Hiina
· Sertifikaat: ISO{0}}CE
· Materjal: 17-7PH
· Temperatuur: 100-700 kraadi
· Jõu- ja mõõtmenõuete täpne järgimine.
17-7PH / 1,4568 /S17700 / GH631 | |||
Soovitatavad töötingimused: -40 kuni pluss 350 kraadi (-40 kuni pluss 662 ℉) | |||
Kr | Ni | Al | Fe |
16 - 18 protsenti | 6.{1}}.75 protsenti | 0.75 - 1,5 protsenti | bal |
17-7PH: roostevaba terase sademekavenemise klass. Sellel on kõrge tugevus, korrosioonikindel, väga vastupidav teradevahelisele pragunemisele ja sulfiidsõlmidele. | |||
Vedru tüüp:Ketasvedrude seibid, survevedrud, pikendusvedrud, torsioonvedrud, koonusvedrud, lainevedrud, traadivormid, tihendusvedrud, kinnitusrõngas, stantsimisosad, ventiilide vedrud | |||
DIN 2093 GB/T 1972-2005 A-seeria
seeria | D (mm) | d(mm) | t(t') (mm) | h0(mm) | H0(mm) | f≈0.75ho | ||
f(mm) | （HO-f) (mm) | F/N | ||||||
1 | 8 | 4.2 | 0.4 | 0.2 | 0.6 | 0.15 | 0.45 | 210 |
10 | 5.2 | 0.5 | 0.25 | 0.75 | 0.19 | 0.56 | 329 | |
12.5 | 6.2 | 0.7 | 0.3 | 1 | 0.23 | 0.77 | 673 | |
14 | 7.2 | 0.8 | 0.3 | 1.1 | 0.23 | 0.87 | 813 | |
16 | 8.2 | 0.9 | 0.35 | 1.25 | 0.26 | 0.99 | 1000 | |
18 | 9.2 | 1 | 0.4 | 1.4 | 0.30 | 1.1 | 1250 | |
20 | 10.2 | 1.1 | 0.45 | 1.55 | 0.34 | 1.21 | 1530 | |
2 | 22.5 | 11.2 | 1.25 | 0.5 | 1.75 | 0.38 | 1.37 | 1950 |
25 | 12.2 | 1.5 | 0.55 | 2.05 | 0.41 | 1.64 | 2910 | |
28 | 14.2 | 1.5 | 0.65 | 2.15 | 0.49 | 1.66 | 2850 | |
31.5 | 16.3 | 1.75 | 0.7 | 2.45 | 0.53 | 1.92 | 3900 | |
35.5 | 18.3 | 2 | 0.8 | 2.8 | 0.60 | 2.2 | 5190 | |
40 | 20.4 | 2.25 | 0.9 | 3.15 | 0.68 | 2.47 | 6540 | |
45 | 22.4 | 2.5 | 1 | 3.5 | 0.75 | 2.75 | 7720 | |
50 | 25.4 | 3 | 1.1 | 4.1 | 0.83 | 3.27 | 12000 | |
56 | 28.5 | 3 | 1.3 | 4.3 | 0.98 | 3.32 | 11400 | |
63 | 31 | 3.5 | 1.4 | 4.9 | 1.05 | 3.85 | 15000 | |
71 | 36 | 4 | 1.6 | 5.6 | 1.20 | 4.4 | 20500 | |
80 | 41 | 5 | 1.7 | 6.7 | 1.28 | 5.42 | 33700 | |
90 | 46 | 5 | 2 | 7 | 1.50 | 5.5 | 31400 | |
100 | 51 | 6 | 2.2 | 8.2 | 1.65 | 6.55 | 48000 | |
112 | 57 | 6 | 2.5 | 8.5 | 1.88 | 6.65 | 43800 | |
3 | 125 | 64 | 8（7.5） | 2.6 | 10.6 | 1.95 | 8.65 | 85900 |
140 | 72 | 8（7.5） | 3.2 | 11.2 | 2.40 | 8.8 | 85300 | |
160 | 82 | 10（9.4） | 3.5 | 13.5 | 2.63 | 10.87 | 139000 | |
180 | 92 | 10（9.4） | 4 | 14 | 3.00 | 11 | 125000 | |
200 | 102 | 12（11.25） | 4.2 | 16.2 | 3.15 | 13.05 | 183000 | |
225 | 112 | 12（11.25） | 5 | 17 | 3.75 | 13.25 | 171000 | |
250 | 127 | 14（13.1） | 5.6 | 19.6 | 4.20 | 15.4 | 249000 | |
